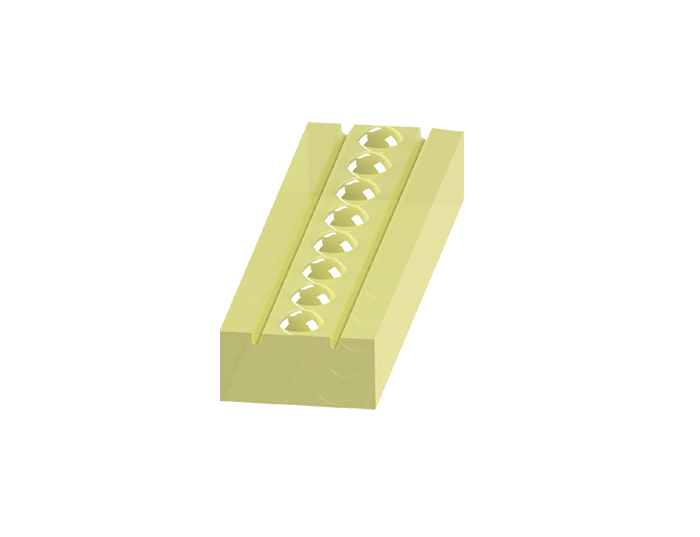

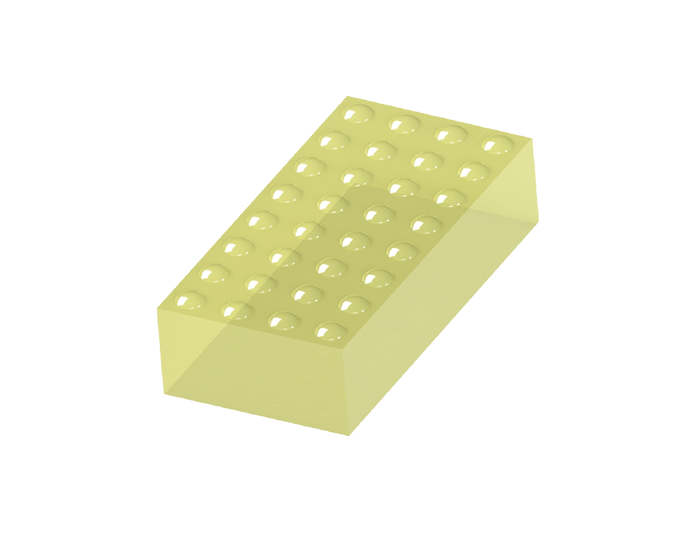

FUSED SILICA MICRO-LENS ARRAY
产品描述：
暂无
产品细节
返回列表页Key Features
- High coupling efficiency
- High N.A.
- Diffraction-limited performance
- ROC uniformity:lens-lens in array±1%；array to array±3%
- Ultra compact size for high integration
Applications
- Fiber coupling array
- Laser diode collimation
- WSS
- LiDAR
- Laser beam shaper
产品表格
|
NO.
全部
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
167
168
169
170
171
172
173
175
176
177
179
180
181
182
184
188
192
194
195
204
205
206
208
209
|
Lens Type
全部
CYL
SPH
Re-SPH
DS-ASPH
ASPH
|
Materials
全部
Fused silica
|
Conic constant K
全部
-3.6-1.8
-0.51423
-2
-2.01
-0.5
-1
-0.3
|
Size（LongXwideXthick）
全部
3.4×1.5×1
3.9×1.5×0.6
8×2.5×0.5
16×2.5×1
4×2.01×0.6
18×18×1
7×1.15×0.5
13×2.5×1
7.5×2×0.5
6×2×0.5
3.15×2×0.5
6.5×1.5×1
4×0.5×1
5×1.5×0.5
6.5×1.5×0.6
5.05×2×0.5
8×1.35×0.5
2.52×1×1
5.9055×2×0.5
5×3×0.58
8.3×2×0.5
0.996×0.996×1.5
0.7×0.7×0.5
2.88×1.8×0.6
1×1.1×1
11.1×11.1×2
35×35×2
9×1.6×0.5
26×26×2
6.4×1.5×1
8×8×1
3×0.7×0.5
|
Number of channels（CH）
全部
13
16
20
42
1
60*60
2*24
36
43
18
12
1*27
46
39
31
1*38
11
70
18*18
25
40
29
26*26
4
|
Array Pitch（Um）
全部
X:200
X1:323X2:215
350
/
300
250
202.5/135
375/250
234/158/150
430
320
191/127
225/150
190.5/127
0.25±0.00025
180
127190.5
270
135
550
1300
100
X1:232X2:155
X1:308X2:205
300*300
750
|
Whether the center of the lens is in a straight line
全部
YES
NO
|
Lens Diameter（um）
全部
190
200
340
738.241153
500
424.3
242165
750*350
130
140
400
300
122
145
230
240
175
125
225
86
320
1000
550
1300
95
153
300*300
530
|
Lens Rise（um）
全部
3.70
5.50
30.24
12.63
25.22
10.02
17.2120.84
31.75
3.92
6.60
2.71
13.96
21.29
7.05
3.24
3.74
2.86
2.69
22.67
7.55
0.10
0.33
2.16
26.91
31.83
11.33
4.03
2.43
25.19
6.98
3.48
5.96
5.56
6.73
64.13
|
Radius of CurvatureROC(um)
全部
1220
911.3
493
5401.9
1251.94
2250
403155
4779.17
462.81
540.2
761.2
905
1440
539
1600
575
705.4
651
693.2
303
957
577
19102
19103
429.9
462
186.4
31000
15547
8400
165
842.63
842.6
4050
746.5
570
|
Surface Profile DeviationRMS(nm)
全部
25
60
30
100
50
10
NA
15
20
|
EFL(mm)
全部
2.7477
2.0525
1.1104
12.1664
2.8197
5.0358
0.3480
10.7639
1.0424
1.2167
1.7144
2.0383
3.2432
1.2140
3.6036
1.2437
1.5887
1.5515
0.6824
2.1554
1.2995
43.0225
43.0248
42.3167
35.0158
18.8004
1.8978
1.8977
9.1216
1.6813
1.2838
|
BFL(mm)
全部
2.0552
1.6370
0.7641
11.4739
2.4042
4.3446
0.2152
10.0714
0.6961
0.8704
1.3682
1.6920
2.5507
0.5214
3.2573
0.8282
1.2425
1.1368
0.3362
1.8091
0.6070
42.6763
42.6231
41.2833
33.6307
17.4180
1.2053
1.2052
8.4291
1.2658
0.9375
|
Convex Surface AR
全部
1520-1575nm， n=1.0
280-425nm， n=1.0
960nm-990nm和1520~1580nm， n=1.0
1520-1630nm， n=1.0
1524-1575nm， n=1.0
1520~1630nm， n=1.0
225-425nm，n=1.0
1520-1580nm， n=1.0
1520~1575nm， n=1.0
1524-1572nm， n=1.0
970-1200nm，n=1.0
1260-1350nm， n=1.0
1485-1585nm，n=1.0
900-1100nm， n=1.0
890-940nm， n=1.0
未镀膜
1260-1620nm， n=1.0
|
Plane Surface AR
全部
1520-1575nm， n=1.0
280-425nm， n=1.0
960nm-990nm和1520~1580nm， n=1.0
1520-1630nm， n=1.0
1524-1575nm， n=1.0
1520~1630nm， n=1.0
225-425nm，n=1.0
1520-1580nm， n=1.0
1520~1575nm， n=1.0
1260-1350nm， n=1.0
1485-1585nm，n=1.0
900-1100nm， n=1.0
890-940nm， n=1.0
未镀膜
1260-1620nm， n=1.0
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 148 | CYL | Fused silica | 0 | 3.4×1.5×1 | 13 | X:200 | YES | 190 | 3.70 | 1220 | 25 | 2.7477 | 2.0552 | ||
| 149 | CYL | Fused silica | 0 | 3.9×1.5×0.6 | 16 | X1:323X2:215 | YES | 200 | 5.50 | 911.3 | 25 | 2.0525 | 1.6370 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 150 | SPH | Fused silica | 0 | 8×2.5×0.5 | 20 | 350 | YES | 340 | 30.24 | 493 | 25 | 1.1104 | 0.7641 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 151 | Re-SPH | Fused silica | 0 | 16×2.5×1 | 42 | 350 | YES | 738.241153 | 12.63 | 5401.9 | 25 | 12.1664 | 11.4739 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 152 | CYL | Fused silica | 0 | 4×2.01×0.6 | 1 | / | YES | 500 | 25.22 | 1251.94 | 60 | 2.8197 | 2.4042 | 1520-1575nm， n=1.0 | |
| 153 | SPH | Fused silica | 0 | 18×18×1 | 60*60 | 300 | YES | 424.3 | 10.02 | 2250 | 30 | 5.0358 | 4.3446 | 280-425nm， n=1.0 | 280-425nm， n=1.0 |
| 154 | SPH | Fused silica | 0 | 18×18×1 | 60*60 | 300 | YES | 424.3 | 10.02 | 2250 | 30 | 5.0358 | 4.3446 | 280-425nm， n=1.0 | 280-425nm， n=1.0 |
| 155 | DS-ASPH | Fused silica | -3.6-1.8 | 7×1.15×0.5 | 2*24 | 250 | YES | 242165 | 17.2120.84 | 403155 | 25 | 0.3480 | 0.2152 | 960nm-990nm和1520~1580nm， n=1.0 | 960nm-990nm和1520~1580nm， n=1.0 |
| 156 | Re-SPH | Fused silica | 0 | 13×2.5×1 | 36 | 350 | YES | 750*350 | 4779.17 | 100 | 10.7639 | 10.0714 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 | |
| 157 | ASPH | Fused silica | -0.51423 | 8×2.5×0.5 | 20 | 350 | YES | 340 | 31.75 | 462.81 | 25 | 1.0424 | 0.6961 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 158 | CYL | Fused silica | 0 | 7.5×2×0.5 | 43 | 202.5/135 | YES | 130 | 3.92 | 540.2 | 25 | 1.2167 | 0.8704 | 1520-1630nm， n=1.0 | 1520-1630nm， n=1.0 |
| 159 | CYL | Fused silica | 0 | 6×2×0.5 | 20 | 375/250 | YES | 200 | 6.60 | 761.2 | 25 | 1.7144 | 1.3682 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 160 | CYL | Fused silica | 0 | 3.15×2×0.5 | 18 | 234/158/150 | YES | 140 | 2.71 | 905 | 25 | 2.0383 | 1.6920 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 161 | CYL | Fused silica | 0 | 6.5×1.5×1 | 13 | 430 | YES | 400 | 13.96 | 1440 | 25 | 3.2432 | 2.5507 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 162 | SPH | Fused silica | 0 | 4×0.5×1 | 12 | 320 | YES | 300 | 21.29 | 539 | 50 | 1.2140 | 0.5214 | 1524-1575nm， n=1.0 | 1524-1575nm， n=1.0 |
| 163 | CYL | Fused silica | 0 | 5×1.5×0.5 | 12 | 320 | YES | 300 | 7.05 | 1600 | 30 | 3.6036 | 3.2573 | 1524-1575nm， n=1.0 | 1524-1575nm， n=1.0 |
| 164 | CYL | Fused silica | 0 | 6.5×1.5×0.6 | 43 | 191/127 | YES | 122 | 3.24 | 575 | 25 | 1.2437 | 0.8282 | 1520~1630nm， n=1.0 | 1520~1630nm， n=1.0 |
| 167 | CYL | Fused silica | 0 | 5.05×2×0.5 | 1*27 | 225/150 | YES | 145 | 3.74 | 705.4 | 25 | 1.5887 | 1.2425 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 168 | CYL | Fused silica | 0 | 6.5×1.5×0.6 | 46 | 191/127 | YES | 122 | 2.86 | 651 | 10 | 1.2437 | 0.8282 | 1520-1630nm， n=1.0 | 1520-1630nm， n=1.0 |
| 169 | CYL | Fused silica | 0 | 6.5×1.5×0.6 | 39 | 190.5/127 | YES | 122 | 2.69 | 693.2 | 25 | 1.5515 | 1.1368 | 1520-1630nm， n=1.0 | 1520-1630nm， n=1.0 |
| 170 | Re-SPH | Fused silica | 0 | 18×18×1 | 60*60 | 300 | YES | 424.3 | 10.02 | 2250 | 30 | 5.0358 | 4.3446 | 225-425nm，n=1.0 | 225-425nm，n=1.0 |
| 171 | SPH | Fused silica | 0 | 8×1.35×0.5 | 31 | 0.25±0.00025 | YES | 230 | 22.67 | 303 | 50 | 0.6824 | 0.3362 | 1524-1575nm， n=1.0 | 1524-1575nm， n=1.0 |
| 172 | CYL | Fused silica | 0 | 8×1.35×0.5 | 31 | 0.25±0.00025 | YES | 240 | 7.55 | 957 | 30 | 2.1554 | 1.8091 | 1524-1575nm， n=1.0 | 1524-1575nm， n=1.0 |
| 173 | CYL | Fused silica | -2 | 2.52×1×1 | 12 | 180 | YES | 175 | 6.60 | 577 | 30 | 1.2995 | 0.6070 | 1520-1580nm， n=1.0 | 1520-1580nm， n=1.0 |
| 175 | CYL | Fused silica | 0 | 5.9055×2×0.5 | 1*38 | 127190.5 | YES | 125 | 0.10 | 19102 | 25 | 43.0225 | 42.6763 | 1520~1575nm， n=1.0 | 1520~1575nm， n=1.0 |
| 176 | SPH | Fused silica | 0 | 5×3×0.58 | 11 | 250 | NO | 225 | 0.33 | 19103 | NA | 43.0248 | 42.6231 | 1524-1572nm， n=1.0 | |
| 177 | CYL | Fused silica | 0 | 8.3×2×0.5 | 70 | 270 | YES | 86 | 2.16 | 429.9 | 15 | 1520-1630nm， n=1.0 | 1520-1630nm， n=1.0 | ||
| 179 | ASPH | Fused silica | -2.01 | 0.996×0.996×1.5 | 1 | / | YES | 320 | 26.91 | 462 | NA | 42.3167 | 41.2833 | 970-1200nm，n=1.0 | |
| 180 | ASPH | Fused silica | -0.5 | 0.7×0.7×0.5 | 1 | / | YES | 340 | 31.83 | 462 | 25 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 | ||
| 181 | ASPH | Fused silica | -1 | 2.88×1.8×0.6 | 12 | 135 | NO | 130 | 11.33 | 186.4 | 20 | 1520~1575nm， n=1.0 | |||
| 182 | ASPH | Fused silica | -1 | 2.88×1.8×0.6 | 12 | 135 | NO | 130 | 11.33 | 186.4 | 20 | 1520~1575nm， n=1.0 | |||
| 184 | CYL | Fused silica | 0 | 1×1.1×1 | 1 | / | YES | 1000 | 4.03 | 31000 | 25 | 1260-1350nm， n=1.0 | 1260-1350nm， n=1.0 | ||
| 188 | Re-SPH | Fused silica | 0 | 11.1×11.1×2 | 18*18 | 550 | YES | 550 | 2.43 | 15547 | 60 | 35.0158 | 33.6307 | 1485-1585nm，n=1.0 | 1485-1585nm，n=1.0 |
| 192 | CYL | Fused silica | 0 | 35×35×2 | 25 | 1300 | YES | 1300 | 25.19 | 8400 | 60 | 18.8004 | 17.4180 | 900-1100nm， n=1.0 | 900-1100nm， n=1.0 |
| 194 | CYL | Fused silica | 0 | 9×1.6×0.5 | 12 | 100 | YES | 95 | 6.98 | 165 | 60 | 890-940nm， n=1.0 | 890-940nm， n=1.0 | ||
| 195 | CYL | Fused silica | 0 | 26×26×2 | 18 | 1300 | YES | 1300 | 25.19 | 8400 | 60 | 18.8004 | 17.4180 | 900-1100nm， n=1.0 | 900-1100nm， n=1.0 |
| 204 | CYL | Fused silica | 0 | 6.4×1.5×1 | 40 | X1:232X2:155 | YES | 153 | 3.48 | 842.63 | 25 | 1.8978 | 1.2053 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 205 | CYL | Fused silica | 0 | 6.4×1.5×1 | 29 | X1:308X2:205 | YES | 200 | 5.96 | 842.6 | 25 | 1.8977 | 1.2052 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 206 | Re-SPH | Fused silica | 0 | 8×8×1 | 26*26 | 300*300 | YES | 300*300 | 5.56 | 4050 | 50 | 9.1216 | 8.4291 | 未镀膜 | 未镀膜 |
| 208 | CYL | Fused silica | 0 | 3.9×1.5×0.6 | 16 | X1:323X2:215 | YES | 200 | 6.73 | 746.5 | 25 | 1.6813 | 1.2658 | 1520-1575nm， n=1.0 | 1520-1575nm， n=1.0 |
| 209 | ASPH | Fused silica | -0.3 | 3×0.7×0.5 | 4 | 750 | YES | 530 | 64.13 | 570 | 100 | 1.2838 | 0.9375 | 1260-1620nm， n=1.0 | 1260-1620nm， n=1.0 |
